　　現場案例說明：

　　冶金行業為什么要使用SVG，以下圖表分析：

　　SVG動態無功補償柜后可以解決所有問題：

　　1、中頻爐具有大量無功和諧波需求，分為6、12脈波等爐變種類。使用SVG可以解決；

　　2、精煉爐負載較穩定，存在輕微不平衡、諧波含量不高，閃變沖擊不強，主要需求為無功需求。SVG可以解決；

　　3、電弧爐，具有大量無功需求，存在嚴重三相不平衡、存在諧波，主要頻次為2、3、4、5、6、7以及各種間諧波，存在嚴重閃變以及電網電壓沖擊，使用SVG后效果顯著；

　　客戶需要提供哪些資料：

　　弄清楚客戶的需求：

　　就是補償無功，電壓等不好其他設備不好用。

　　2、要求治理閃變，電弧爐或者軋機已經影響到了周邊設備的使用。

　　3、要求治理諧波，影響到了周邊設備使用。

　　4、電力局要求數據達標。

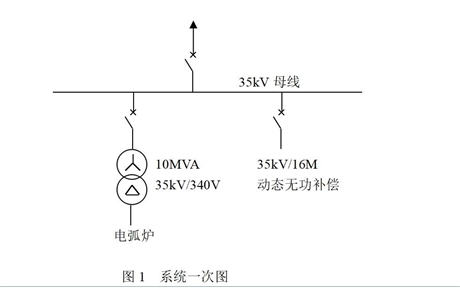

　　弄清楚客戶主進線圖，補償點在哪里：

　　1、額定電壓是多少？進線是110kV還是220kV還是直接35kV還是10kV。

　　2、大小短路容量是多少？3、供電系統圖

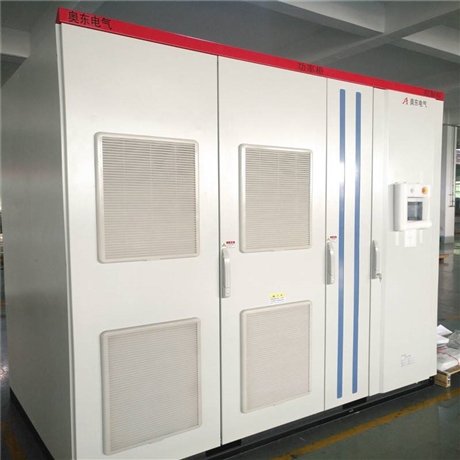

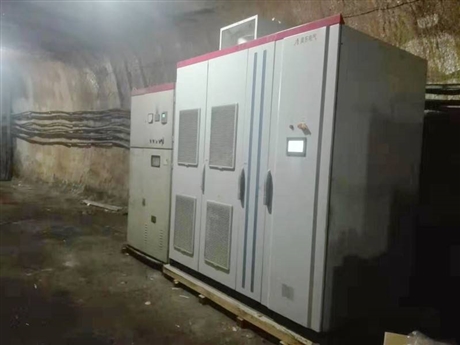

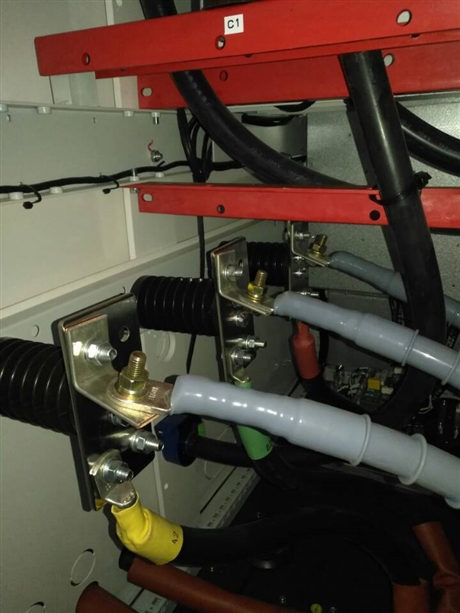

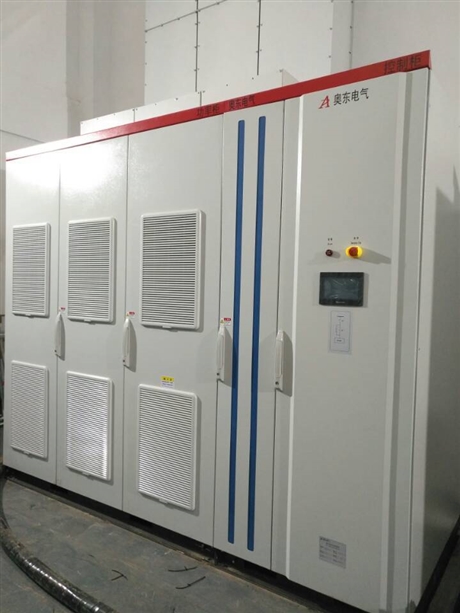

　　SVG應用現場圖片：

　　以上是SVG電容補償柜生產廠家為大家介紹的電容補償柜接線圖，原理圖，生產圖，客戶應用現場圖，后期還會陸續給大家介紹SVG基礎圖，接線端子圖，風口圖等，奧東電氣生產SVG電容補償柜，無功就地補償柜，高壓變頻器，高壓軟啟動柜等電機配套的電氣設備，有效為客戶解決起動電流高，耗電，功率因數低等問題，如果您有任何疑問請隨時來電垂詢。

　　控制及保護系統控制屏的結構及組成：控制屏采用柜式結構，表面采用靜電噴塑工藝處理。柜體選用 “三防”產品，抗強電磁干擾能力強。信號傳輸通道中用的光纖及附件采用進口產品。其它控制系統中的附件，如各類集成電路等都采用國外的公司產品?？刂葡到y(tǒng)由主控機箱、人機界面等幾個主要部分組成。各部分應實現以下功能：主控機箱：由各功能板卡組成。具有自主知識產權的全數字化控制器，用DSP+FPGA組成的控制核心，充分發揮DSP超強的計算能力和FPGA出色的數據處理能力，實時計算電網所需的無功功率，動態跟蹤與補償，實現了準確計算，高速響應，補償?shù)男Ч?。人機界面：實時顯示系統運行狀態和數據，查詢與設定系統運行參數以及整機邏輯控制等功能；操作簡單方便，界面友好，是一個人機交互的窗口。主控制器的基本功能：成套裝置控制系統可根據系統電壓/無功的變化情況，實現脈沖發生和分配功能，自動調節裝置無功輸出；成套裝置具有供值班員使用的參數設置功能，所有設置的內容不受停電和干擾信號的影響。通訊功能：控制系統具有和上位機通訊的標準化接口，實現就地和遠方通訊。同時控制系統具備與變電站綜合自動化聯網的功能，賣方提供的SVG控制系統采用RS485或以太網通訊方式，RS485接口可支持MODBUS通訊協議，電力CDT通訊規約，以太網通訊協議為IEC/104。顯示功能：控制系統采用液晶顯示器，具有友好的人機界面，數據保存6個月以上?？商峁┤缦鹿δ埽?/p>

　　主回路圖；實時電量參數顯示（電壓、電流、功率因數等）；2、實時曲線和歷史曲線（電流、電壓、功率）；3、歷史事件記錄（故障記錄、操作記錄、停機原因記錄）；4、運行數據記錄；5、故障錄波；6、無功階躍錄波；7、電壓階躍錄波；8、在線電能監測功能；9、鏈?zhǔn)窖b置單元狀態監視；10、軟件版本查詢；11、HMI存儲空間查詢；12、顯示當前時間、保護動作時間，顯示保護類型、保護動作時間等信息。保護功能：動態無功補償裝置應采用了綜合保護策略，以提高裝置可靠性。動態裝置保護類型如下：母線過壓、母線欠壓、過流、速斷、直流過壓、電力電子元件損壞檢測保護、丟脈沖、觸發異常、過壓擊穿、單元模塊功率柜超溫、保護輸入接口、保護輸出接口控制和系統電源異常等保護功能。閉鎖功能：控制器具有CT斷線檢測及閉鎖調節功能?？刂破骶哂蠵T斷線檢測及閉鎖調節功能。控制器內部電路具有完善的保護功能，內部出現任何電路故障均不會有誤動作輸出。SVG開關跳閘時，報警并閉鎖主控制器的無功出口。 事件順序記錄：當各類保護動作或監視的狀態發生變化時，控制系統將自動記錄事件發生的類型、相別及動作值，事件按順序記錄，可通過人機界面進行查詢，并通過遠程通信上傳至終端。動作次數可保存，即使掉電也不丟失。
